産業制御システムの進化する課題に対応するために設計されたWCON 3600シリーズは、2.54mmピッチのボード間コネクターです。複数の積み重高さや結合タイプを通じて設計の柔軟性を提供し、多様なPCB寸法や空間的制約に容易に適応できます。

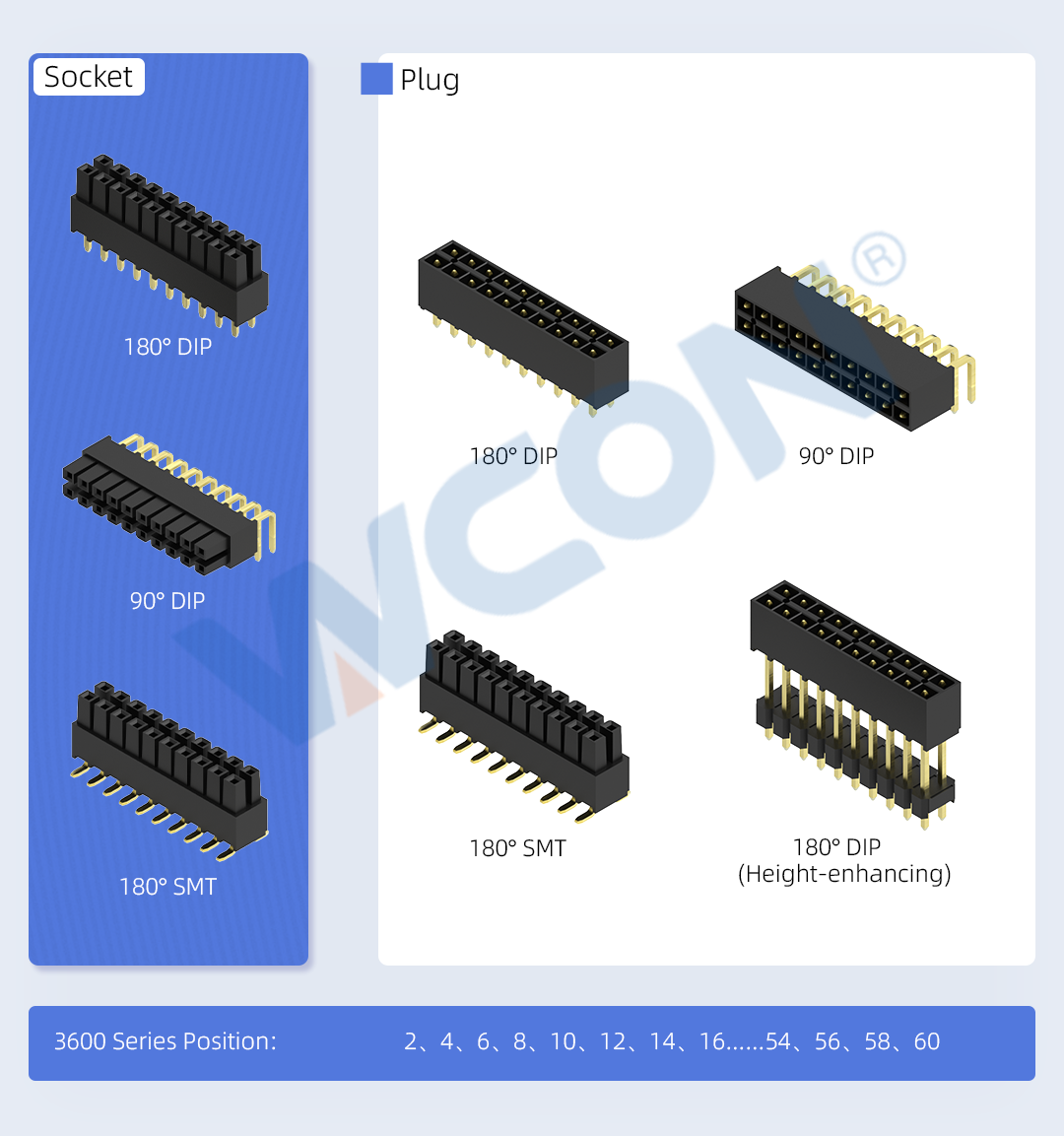

誤挿入を防ぐために、極性のあるオス/メスインターフェースが採用されています。独立した接点構造は、接続点に対して電気的および機械的な二重保護を提供します。垂直・水平両方の接続方向をサポートし、高い設計柔軟性を提供します。

製品の特徴

- 偏極キーウェイ設計により誤挿入防止

- 接触保護設計は接続の完全性を保証します

- スタック高さ:14.00〜36.27mmのオプションが利用可能です

性能仕様

- 定格電流:3.0A

- 定格電圧:250V AC

- 絶縁抵抗値:1000MΩ Min

- 耐電圧:775V AC/Min

- 動作温度:-55°Cから+105°C

 規格

- EIA-364

- IEC 60512

データシート

応用例

- 産業制御と自動化

- 家電
