3614シリーズ精密基板対基板コネクタ:産業オートメーションおよび医療機器向けのアプリケーションソリューション
2025-01-20 17:09
>3614シリーズ精密基板対基板コネクタ:産業オートメーションおよび医療機器のアプリケーションソリューション
.
3614シリーズの精密基板対基板コネクタは、0.80mmの超小型ピッチを特長としており、効率的なスペース利用を可能にします。オスとメスのペアのスタッキング高さは、10.00 mmから22.00 mmの範囲で、柔軟性と可変性の両方があり、回路数は20から160に及びます。精密な産業用オートメーション機器でも複雑な医療機器でも、これらのコネクタは最適なアプリケーションソリューションを特定するのに役立ちます。
.
3614シリーズの精密基板対基板コネクタは、EIA-364などの業界標準に厳密に従って設計、製造、およびテストされており、各コネクタが世界クラスの品質レベルを満たしていることを確認しています。当社は、お客様が競争の激しい市場で優れた成果を発揮できるよう、高性能で信頼性の高い接続ソリューションを提供することに専念しています。
.
>
.
| 製品の特徴 |

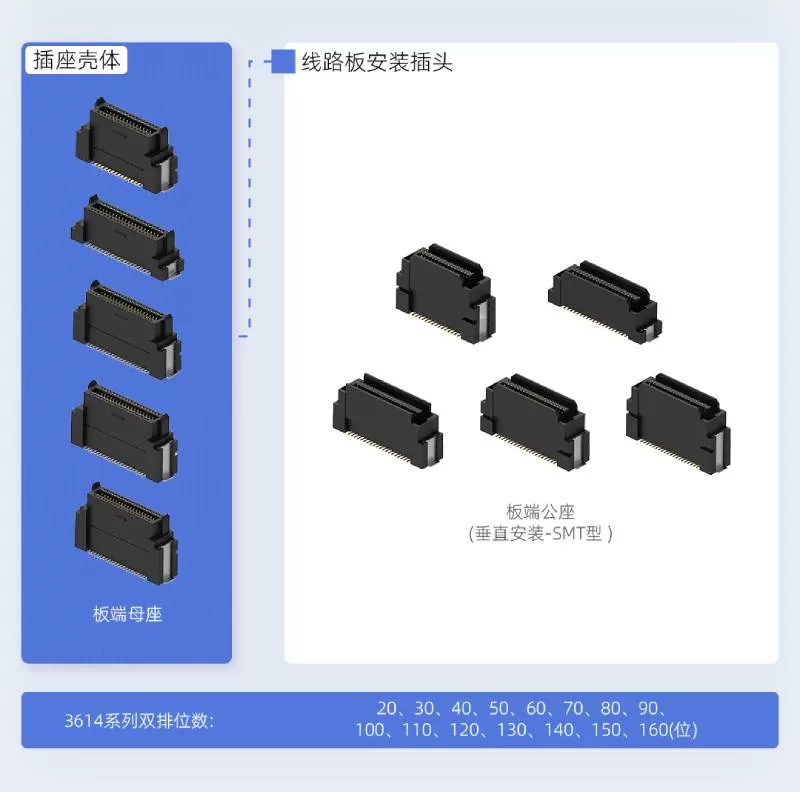

| 回路数は20から160の範囲です | 。
| 25種類の嵌合高さオプションを提供 |
| ピンホルダーは表面実装技術(SMT)を採用しています。 |
| 独自の不一致防止構造設計により、不一致を効果的に回避します |
| シンプルな凸型ロックデザイン、音声フィードバック付きのオスとメスのプラグイン |
| 回路基板上に正確に配置されるように、位置決め列が含まれています。 |
| Parameters |
| 定格電流:0.5A |
| 動作温度:-40°C~+105°C |
| 接触抵抗:最大65mΩ |
| 絶縁抵抗:1000MΩ/分 |
| >耐電圧:AC 250V/分 |
.
データシート
.
アプリケーション
- インダストリアルオートメーション:
- PLC、インバーター、サーボドライブなどの産業オートメーション制御機器に適用され、回路基板間の効率的で安定した接続を実現します。
- 医療機器:
- 医療電子機器や検査装置では、医療データの正確な伝送と処理を確保するために、内部回路基板間の正確な接続が不可欠です。
.
製品情報
https://www.wcon.com/search.html?keyword=3614
.
