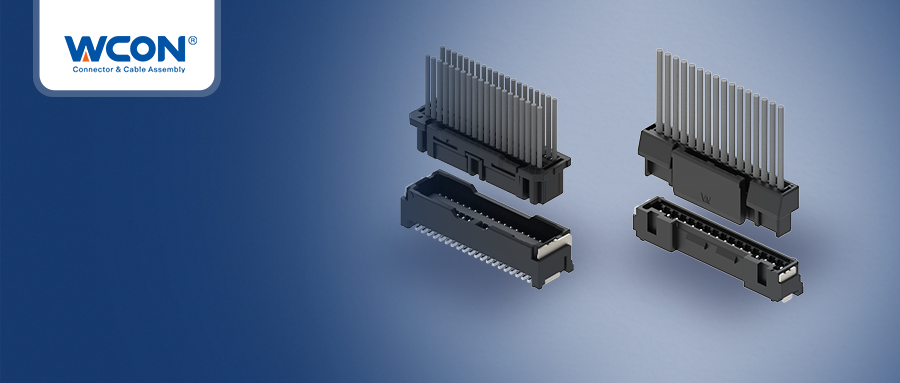

インテリジェンスと高集積化に向けた自動車エレクトロニクスの急速な発展により、コンパクトなスペースでより高い信頼性を備えたコネクタが求められています。Wcon Electronicsは、SAEおよびUSCAR自動車規格に準拠し、水平および垂直などの複数の取り付け方法をサポートし、確実にロックするための強制ロック構造を備えた、1.25mmピッチの高密度電線対基板コネクタ WF1258シリーズを発売しました。複列バージョンには内部ロックが付いており、単列バージョンには外部ロックがあり、構造適応性が高く、自動車補助システムなどの高性能シナリオに適しています。

WF1258シリーズ車載用コネクタ は、2つの独立した弾性タッチポイントを介して並列な物理的および電気的接続を構築するデュアルコンタクト端子設計端子設計を採用しており、それによって接触安定性と 抵抗振動を大幅に向上させ、高温(-40°C 〜+ 125°C)での電気接続の信頼性を保証しますおよび振動環境、および自動車エレクトロニクスおよび産業機器のコンパクトなアプリケーションに広く適用できます。

製品の特徴

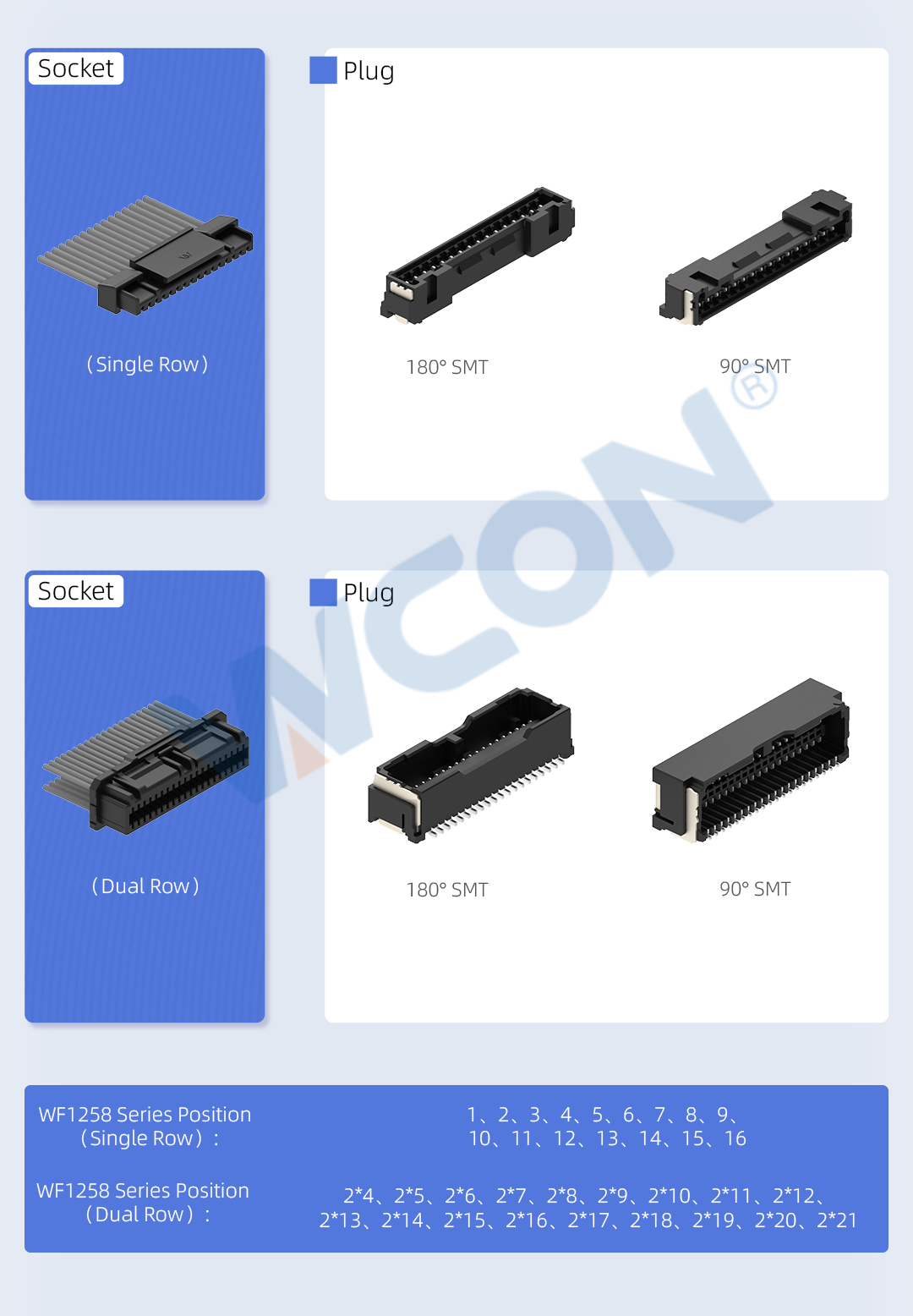

・柔軟な構成のための水平および垂直嵌合オプション

・安定した接続のための安全なロック機構

・コンパクトで高密度

・耐振動・耐衝撃性保持タブを装備

性能仕様

・定格電流:3.6A以下

・動作温度:-40°C〜+125°C

・接触抵抗:20mΩ以下

・対応ワイヤゲージ:AWG #26〜#30

・耐電圧:AC500Vで1分間

スタンダーズ

・SAE

・USCAR

データシート

アプリケーション

・自動車:補助システム

・産業:信号伝送

情報を得る

WF1258シリーズの詳細な仕様(PDF)をダウンロードして、3Dモデルを今すぐご覧ください。

お 問い合わせ

WF1258シリーズコネクタ のアプリケーションソリューションの詳細については、当社のテクニカルサポートチームまでお気軽にお問い合わせください。
