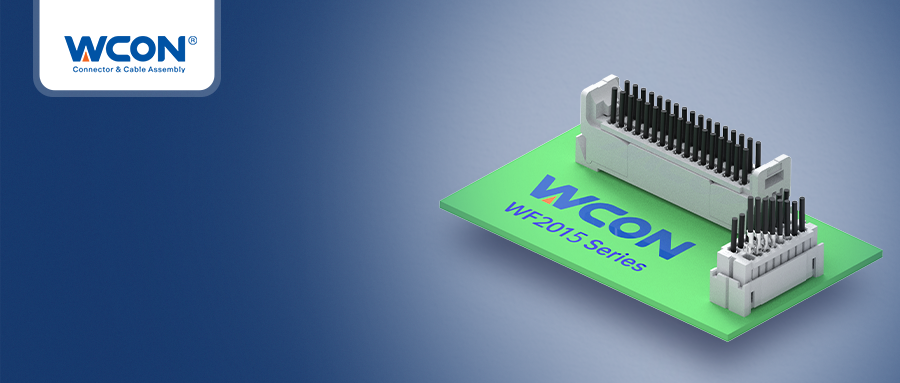

WF2015シリーズコネクタ

.

    2.00mmピッチのWF2015シリーズは、ミスアライメント防止構造設計の圧縮タイプの電線対基板コネクタです。機器の高性能、耐振動性、信号伝送を提供します。

.

    WF2015シリーズコネクタは、インダストリー4.0とスマートマニュファクチャリングの生産を念頭に置いて設計されています。イヤーバックル構造と基板端の位置決めポストを採用しているため、回路基板上のコネクタの接続安定性を高め、振動や衝撃による緩みや取り外しを効果的に防ぐことができます。自動化機器、サーボモーター、その他の分野で広く使用されており、信号伝送のさまざまな機器のニーズを満たすことができます。

.

.

製品の特徴

-小型で高密度
- 男性と女性の連動構造により、接続
の安定性を向上- 位置決めポストデザイン、精密な溶接

.

SPECIFICATIONS

-Current Rating:2.0A(AWG#24)

-Voltage定格:250V

-動作温度:-40°C~+105°C

-Contact Resistance:20mΩ 以下

-絶縁抵抗:1000MΩ以上

耐電圧:AC 500V/分

.

STANDARDS:

-IEC 60512、GB/T 5095

.

製品アプリケーション:

-産業自動化

.

製品リンク

https://www.wcon.com/search.html?keyword=WF2015
