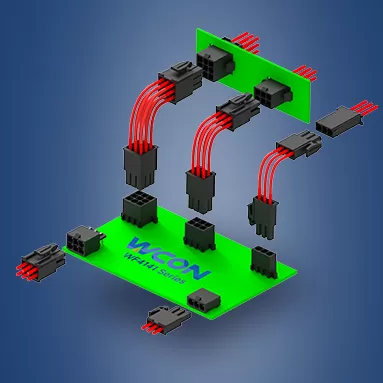

WF4141シリーズは、4.14mmピッチの電線対基板および電線対電線コネクタです。デュアルコンタクト端子設計を採用しており、信号の安定性と完全性が強化されます。水平方向と垂直方向の両方の取り付け方向により、産業用制御、自動車エレクトロニクス、医療機器の高密度 PCB レイアウトに柔軟に適応し、過酷な環境でも耐振動性と確実な嵌合を実現します。

製品 の特徴

オス/メスハウジングの偏光キーイングにより、誤嵌合が防止されます。

ポジティブラッチにより、耐振動性の高い嵌合が保証され、動的応力による嵌合解除が防止されます

多様な嵌合構成により、多様な嵌合要件に対応

圧着スタイル端子のデュアルポイントコンタクトは、並列コンタクトパスを通じて信号の整合性を強化します。

パラメーター

定格電流:7.0 A

定格電圧:600 V AC/DC

接触抵抗:最大20mΩ

絶縁抵抗:1000 mΩ 分

耐電圧:1500 V AC

動作温度:-55°C〜+105°C(温度上昇を含む)

スタンダーズ

IEC 60512

GB/T 5095

アプリケーション

産業用制御

自動車エレクトロニクス

医療機器

製品 情報を取得する

クリックして、WF4141シリーズ コネクタの詳細な仕様と3Dモデルを表示します

https://www.wcon.com/search.html?keyword=WF4141
