WF2012シリーズ 自動車用ワイヤー・トゥ・ボードコネクター |2.00mmピッチ、コンパクトで頑丈、デュアルロッキング
2026-03-28 17:11

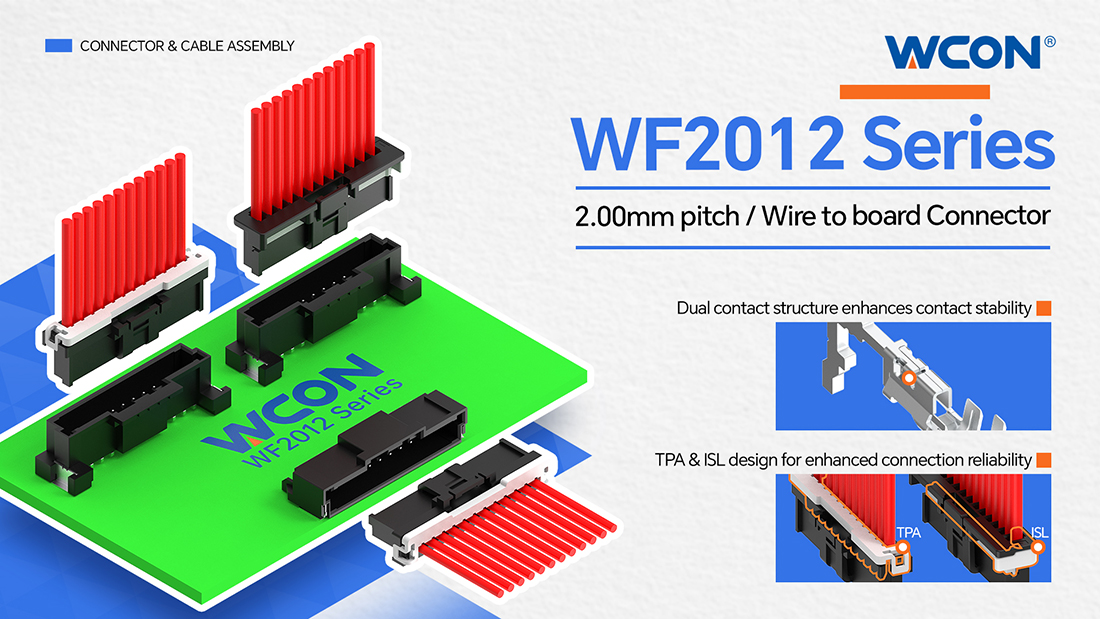

自動車電子機器や産業用制御システムがより高い統合性と信頼性へと進化し続ける中、コネクターは振動耐性、衝撃耐性、空間利用性においてますます厳しい要件に直面しています。 WCON ElectronicsのWF2012シリーズは、2.00mmピッチの自動車用グレードのワイヤー・トゥ・ボードコネクタで、高密度でコンパクトな設計を特徴としています。二重接点端子構造により、接触安定性と優れた振動・衝撃耐性が効果的に保証されています
このシリーズはオプションでISL(二次ロッキング)およびTPA設計を提供し、コンパクトなレイアウトを実現しつつ、電気接触の信頼性と保持力を向上させます。はっきりとしたクリック音が正しい交尾を確認させ、過酷な環境下での安定した相互接続の要求を満たす迅速かつ安全な接続を保証します。
| 製品の特徴 | 性能仕様 |
| - 保持力を強化するための二重二次ロッキング 設計 | - 定格電流:3.0A |
| - 接続安定性向上のための二重接点端子; | - 定格電圧:125V AC |

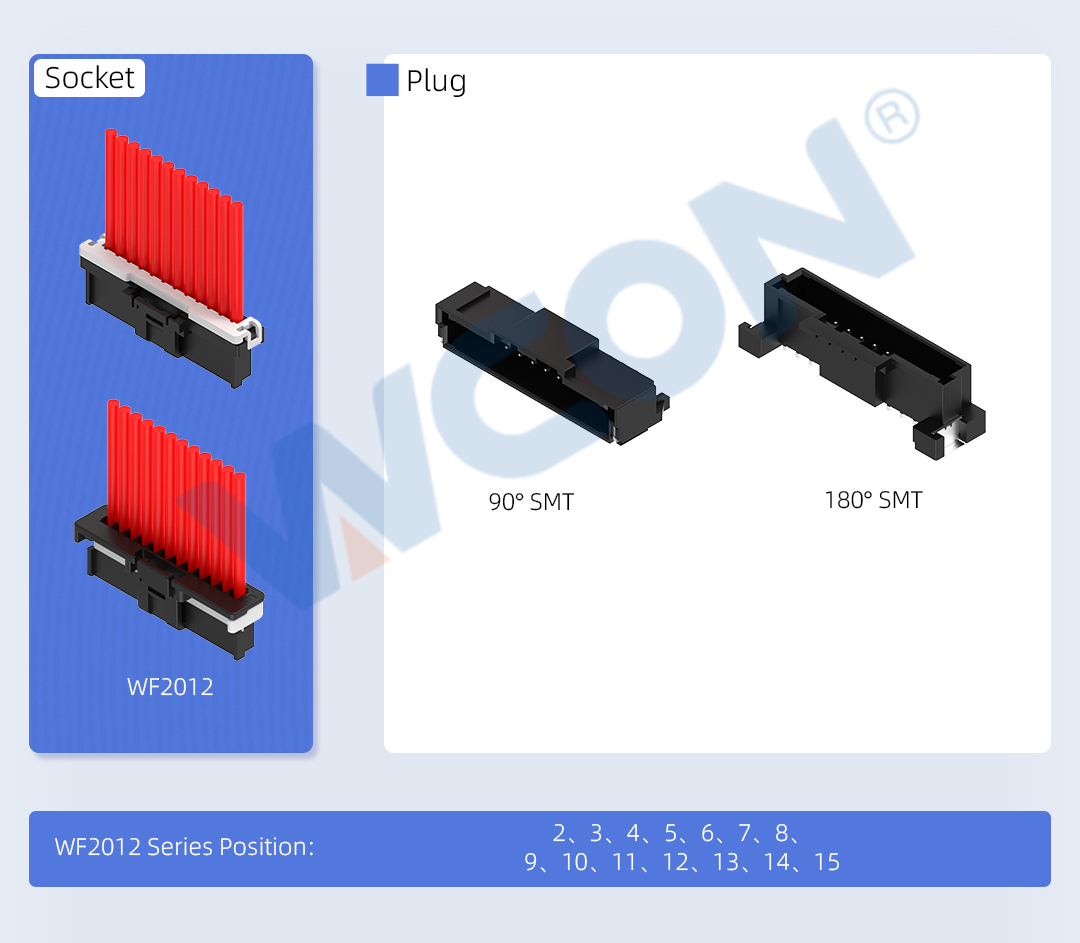

| - 柔軟な取り付けのための水平および垂直接続オプション; | - 絶縁抵抗:最小1000MΩ |
| - 設置スペースを節約するためのコンパクトな設計。 | - 耐電圧:500V AC/分 |
| - 動作温度:-40°Cから+125°C | |
| - 適用ワイヤーゲージ:22–24 AWG |
| 規格 | 応用例 |
| - EIA 364 | - 電動駆動制御システム、車両照明制御システム; |
| - SAE/USCAR-2 | - 産業自動化; |
| - 照明制御システム、シーン制御システム。 |
選考表
