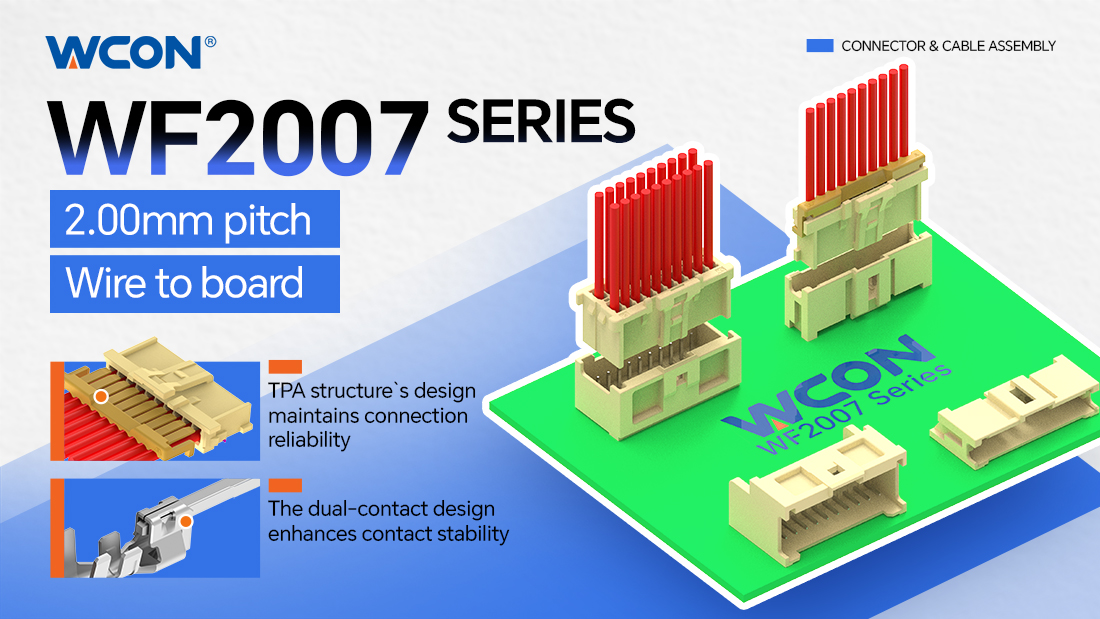

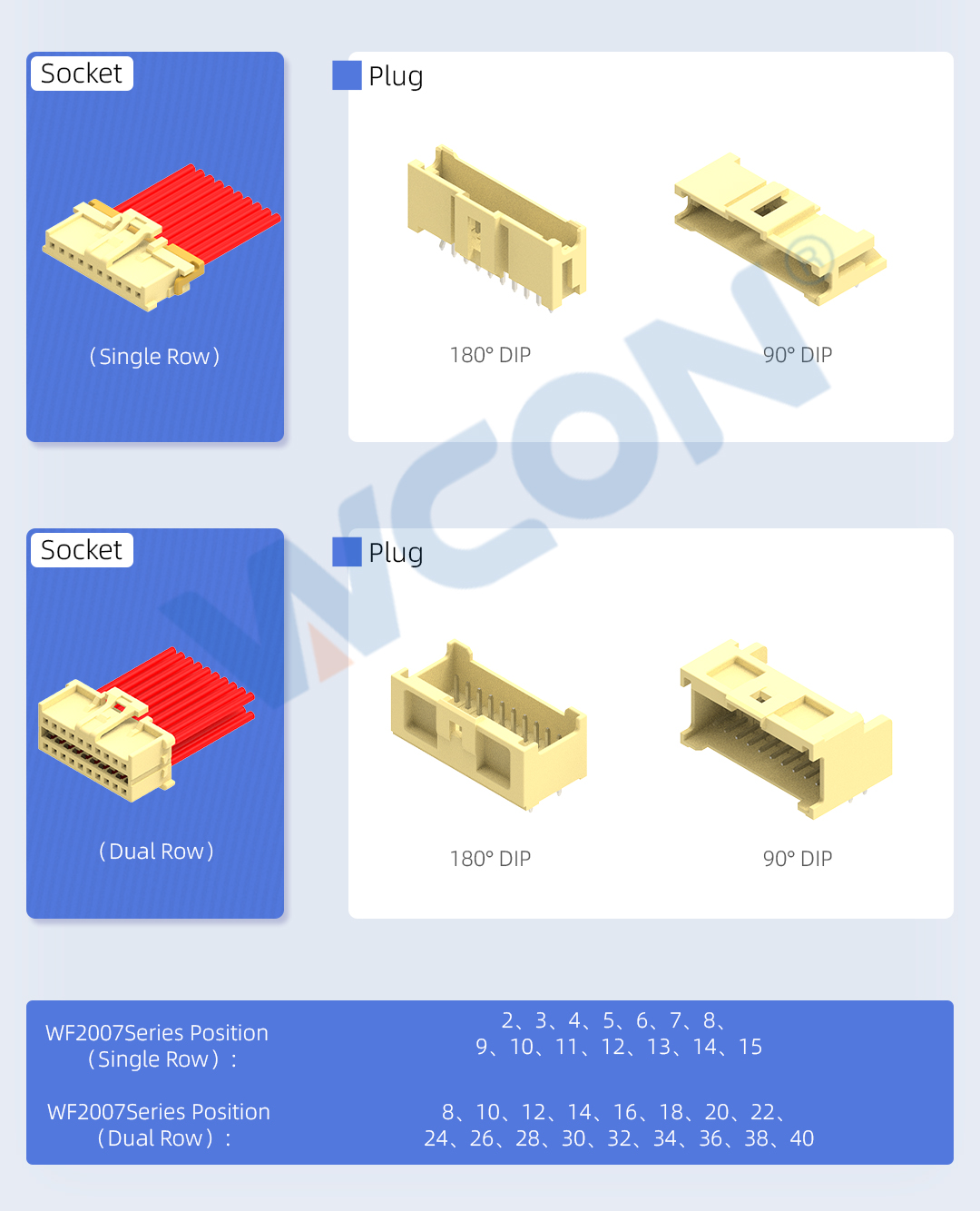

自動車電子機器や産業オートメーションシステムが信号伝送の信頼性をますます要求する中、高密度で振動に強い細いピッチのコネクタが重要になっています。WCON ElectronicsのWF2007シリーズは、コンパクトな用途向けにシングルローおよびデュアルロー設計を備えた2.00mmピッチの高密度コネクタです。ワイヤーエンドの選択肢には二次ロック機構を備えたTPA端子があり、デュアルコンタクト端子設計により安定した接続が保証されます。

WF2007シリーズは、安全な圧力ロック機構とポジティブラッチ設計を特徴とし、振動や衝撃に強い結合力を確保しています。柔軟な設置オプションをサポートするこのシリーズは、狭い空間での高密度レイアウトを可能にし、非常に信頼性が高く省スペースのワイヤ・トゥ・ボードソリューションを提供します。自動車照明、先進運転支援システム(ADAS)、産業用制御ユニットなどの要求の高い用途に最適です。

製品 の特徴

- 安定した信号接続のためのTPA設計;

- 振動および衝撃耐性のためのロック機構;

- 安全な接続のための二重接点設計;

- 誤挿入防止設計により、適切な接続が保証されます。

性能仕様

- 定格電流:3A

- 定格電圧:250V AC

- 絶縁抵抗:最小1000MΩ

- 耐電圧:1000V AC/分

- 動作温度:-40°Cから+105°C

標準

- EIA-364

- USCAR-2

- IEC60512

- IEC60068

データシート

応用分野

- 産業オートメーション

- 工業機器
