72025シリーズ 2.00mmピッチのワイヤー・トゥ・ボードコネクター |コンパクトな自動車用電子機器の信頼できる選択肢
2026-06-23 16:43

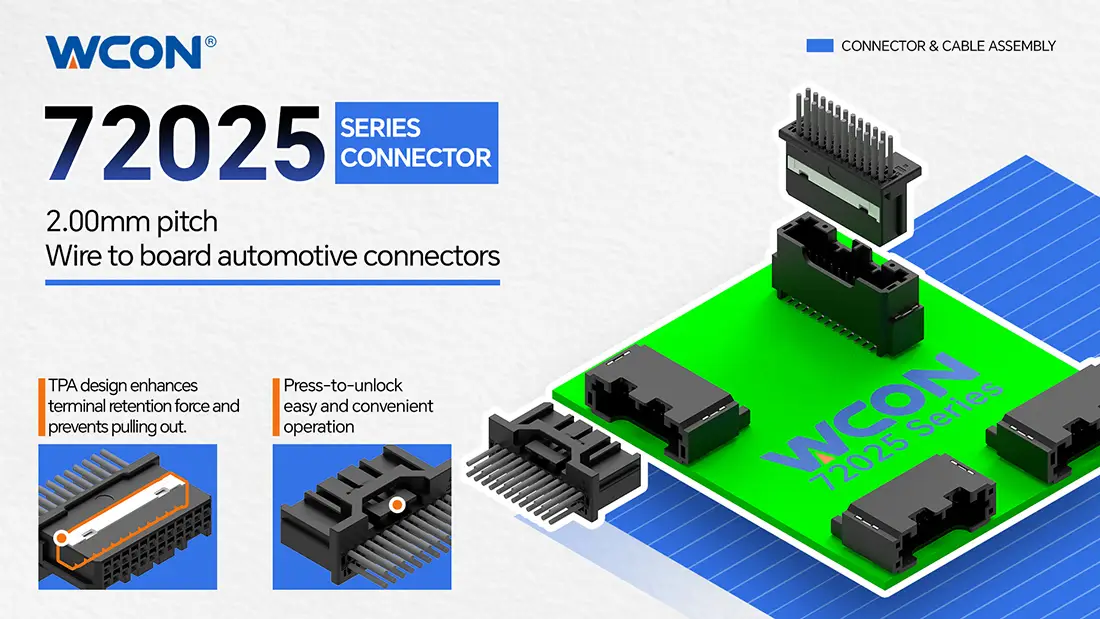

自動車電子機器における高統合の傾向により、車載用途では環境耐性や信号強度の観点からコネクターに厳しい要求が課されています。WCON Electronicsの 72025シリーズは、2.00mmピッチの二列ワイヤー・トゥ・ボードコネクタです。 これは自動車用バッテリー管理システム(BMS)や先進運転支援システム(ADAS)などのコンパクトな用途向けに特別に設計されています。

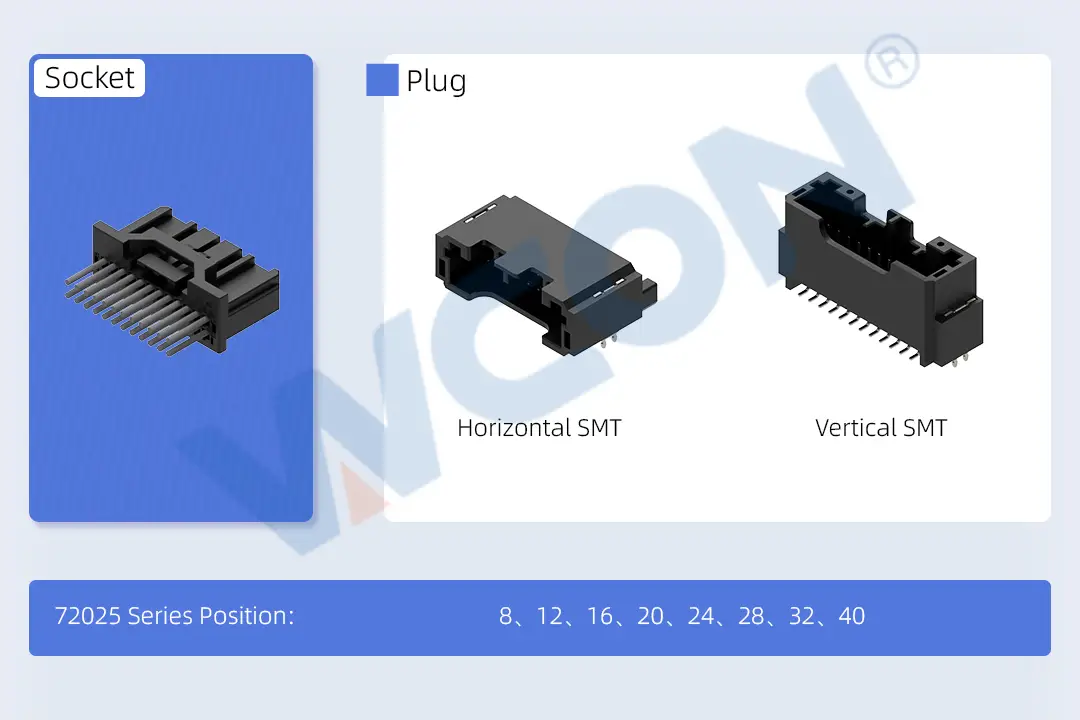

このシリーズはプッシュ・トゥ・ロック設計で、明確な聴覚フィードバックを提供します。さらに、TPA(ターミナル位置保証)セカンダリーロック設計は追加の保持力を提供し、振動による終端の分離を効果的に防ぎます。基板側端子は直角(水平)および垂直SMT取り付けの方向をサポートし、空間制約のある様々な結合要件に柔軟に対応します。このシリーズはコンパクトな自動車用途に広く適用でき、限られた空間内でより効率的なPCBレイアウトを可能にします。
| 製品ハイライト | 性能仕様 |
| - 結合保持力を高めるためのラッチ設計; | - 定格電流:3.0A |
| - 水平および垂直接続の柔軟な結合オプション; | - 定格電圧:50V |
| - 自動設置用の二重列SMT; | - 絶縁抵抗:最小100MΩ |
| - 保持力を高めるためのTPA二次ロック設計。 | - 耐電圧: 1000 V AC/分 |
| - 作動温度:-40°Cから+125°C | |
| - 適用ワイヤーゲージ:22 AWG |
| 規格 | 応用分野 |
| - USCAR-2 | - 自動車用バッテリー管理システム |
| - IEC 60512 | - 自動車先進運転支援システム |
