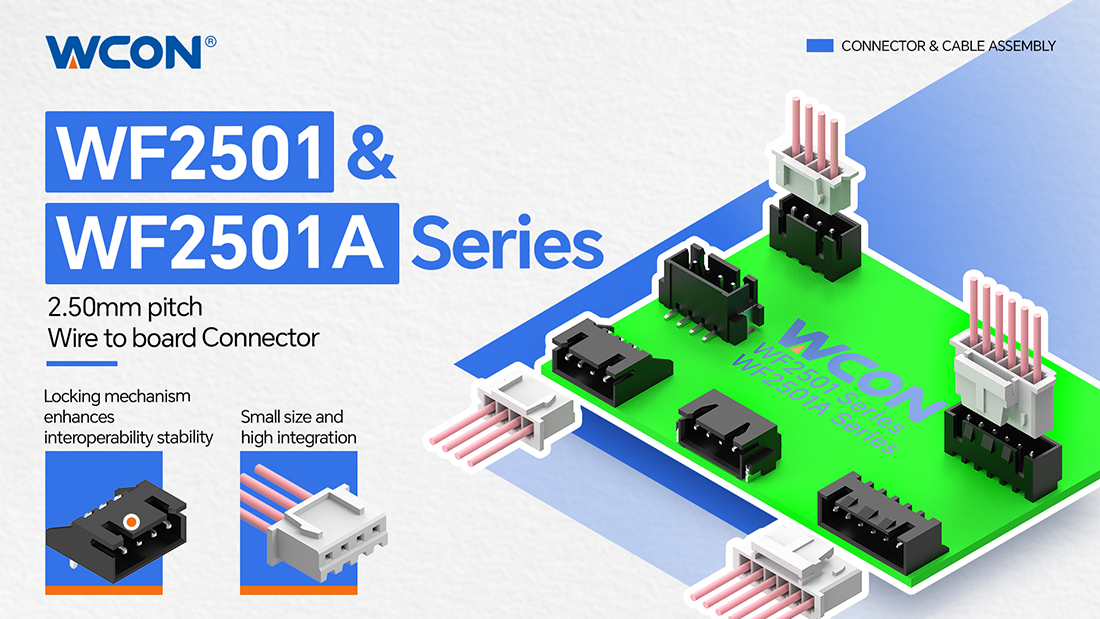

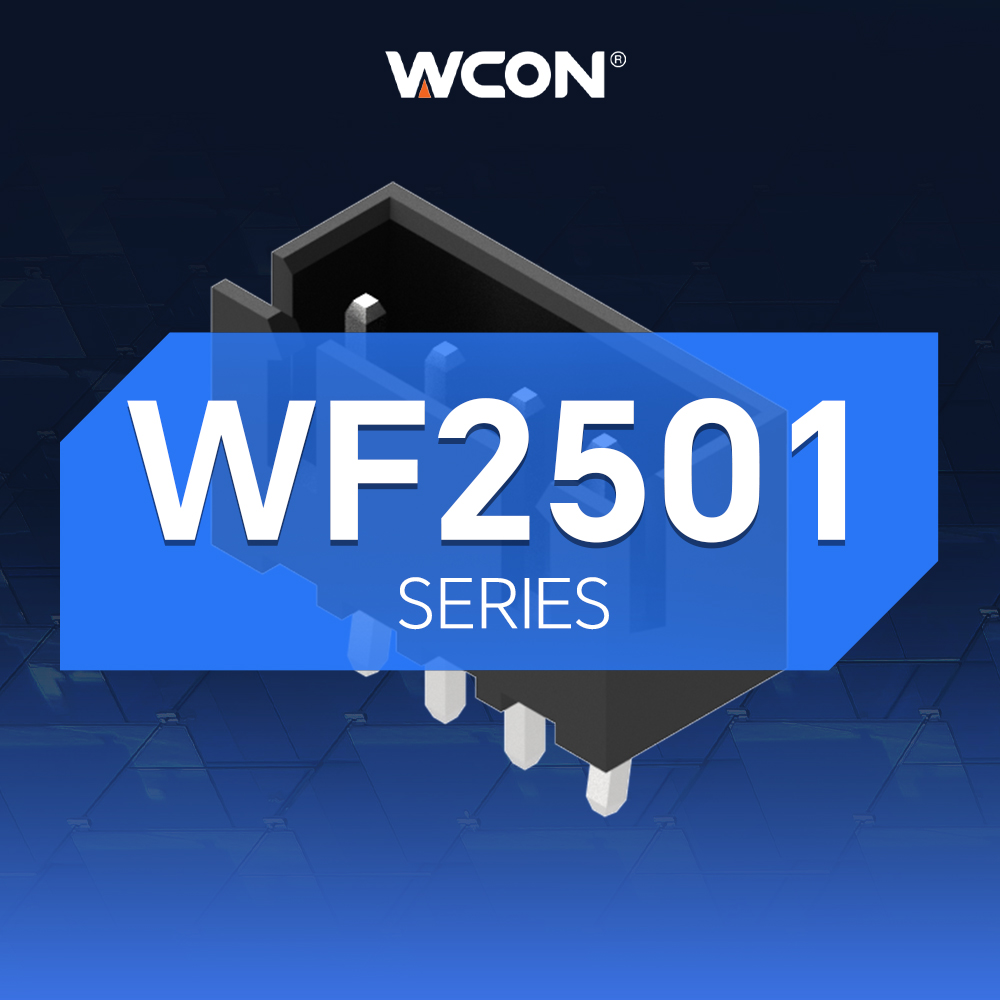

WF2501シリーズコネクター |高い保持力を持つ2.50mmピッチのワイヤー・トゥ・ボード・ラッチング設計
2026-03-14 11:00
産業用機器が急速にインテリジェントで高統合度のソリューションへと進化する中、信号コネクターは伝送効率と空間最適化の要求に応えなければなりません。 WCON ElectronicsのWF2501シリーズは、高密度レイアウトと高性能伝送特性を兼ね備えた2.50mmピッチのワイヤー・トゥ・ボードコネクタ ーを提供し、安定かつ信頼性の高い信号伝送と完全性を確保しています。
基板側は水平および垂直の取り付け方向を提供し、異なる接合角度や製造要件に柔軟に対応するためのオプションでDIPまたはSMTはんだ付け方法が可能です。コンパクトな設計により、小さな使用面積と高い統合度を実現しています。スプリング式端子は接点の信頼性を高め、ロック機構は安全な接続を保証します。このシリーズは産業用オートメーションや家電に広く適用されており、機器に対する効率的かつ信頼性の高い信号相互接続ソリューションを提供します。
| 製品の特徴 | 性能仕様 |
| - ラッチ機構が結合保持力を高める | - 定格電流:3.0A |
| - スプリング式端子により接続安定性が向上します | - 定格電圧:250V AC |
| - 柔軟な結合のための水平/垂直接続 | - 絶縁抵抗:最小1000MΩ |
| - 保持クリップを用いたSMT設計により基板の接着力が向上します | - 耐電圧:1000V AC/分 |
| - 動作温度:-40°Cから+105°C | |
| - 適用ワイヤーゲージ:20~28 AWG |
| 規格 | 応用例 |
| - EIA 364 | - 産業用機器:自動化機器、ロボティクスおよび制御システム |
| - コンピュータ:マザーボード、ファン、ハードドライブ | |
| - 照明機器:LEDランプ、照明システム |
データシート
