WF2018シリーズ 2.00mmピッチのワイヤー・トゥ・ボードコネクター:自動車および産業分野を支えるスリムで自動車グレードのソリューション
2026-06-18 17:30

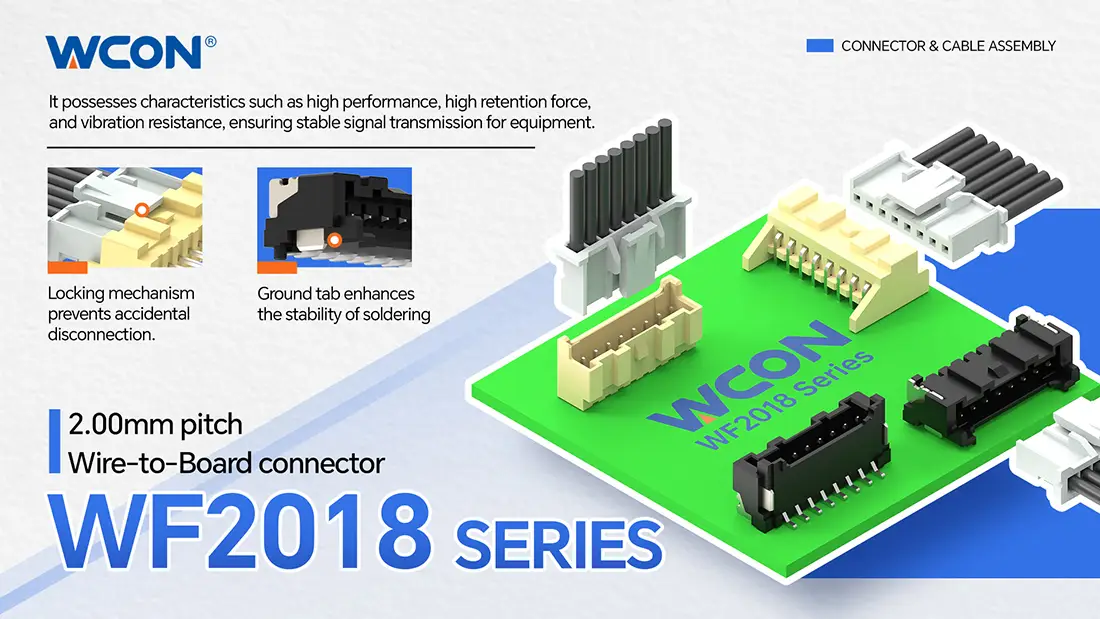

自動車市場の高密度レイアウトと空間最適化設計の厳しい要件を満たすため、WCON Electronicsは2.00mmピッチコネクターのWF2018シリーズを発売しました。軽量でスリムなデザイン、圧着型のワイヤー・トゥ・ボード接続、統合型アンチミスマッチ機構 を特徴とし、高い機械的保持力と振動耐性を提供し、安定した信号伝送を実現します。

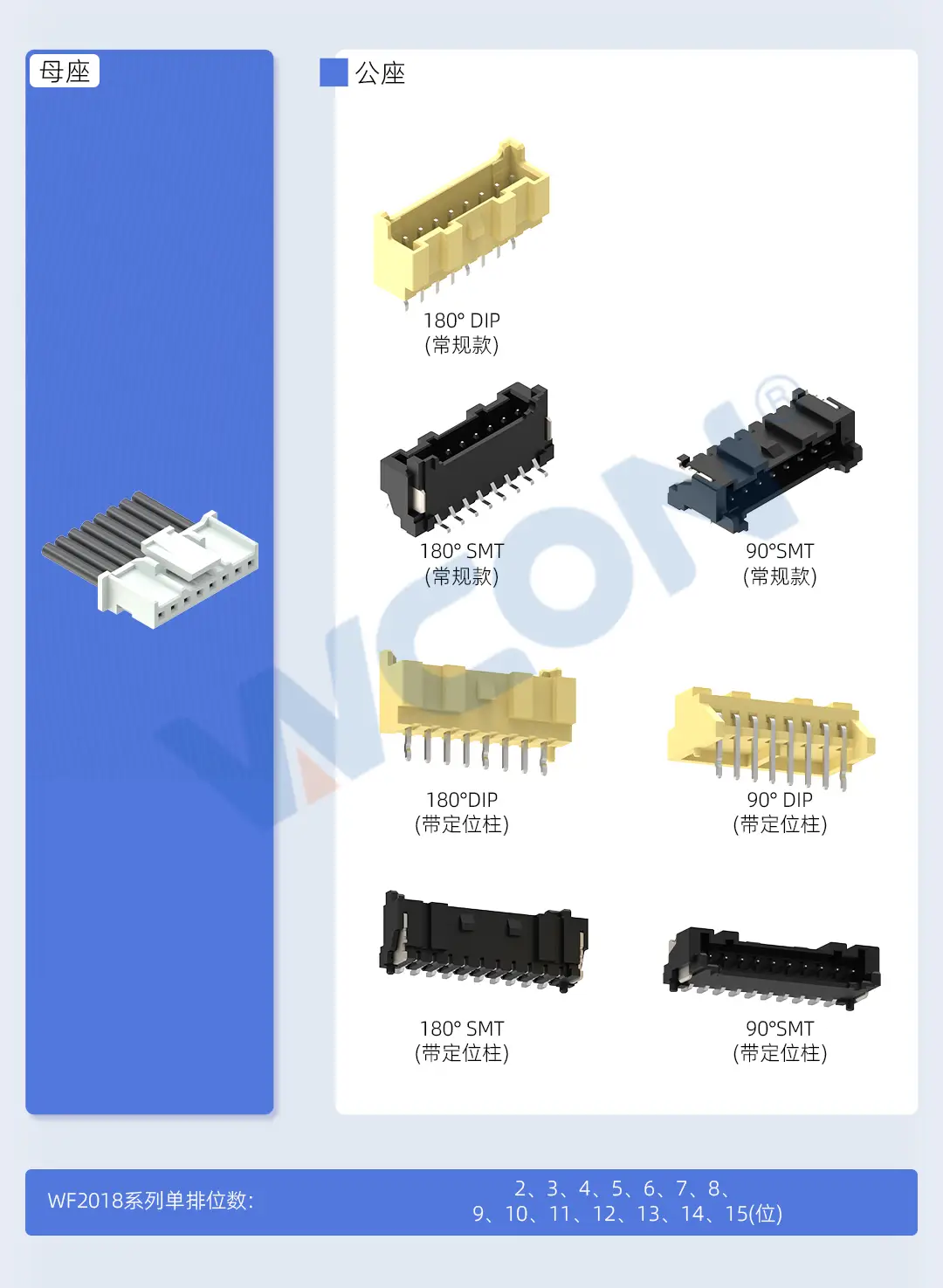

このシリーズは垂直・水平両方の取り付けに対応しており、多次元接続の適応性を可能にします。基板端に統合されたリテインディングタブははんだの接着力を高め、複雑な動作条件下での信頼性要件を満たします。自動車および産業用オートメーション分野に適したこのシリーズは、過酷な環境下でも耐久性と安定性を備えた電気接続ソリューションを提供します。
| 製品の特徴 | 性能仕様 |
| - 軽量設計でスペースを節約; | - 定格電流:3A |
| - ラッチ接続により安全性と安定性が保証されます。 | - 定格電圧:250V |
| - 位置決めピンの設計により正確な取り付けが保証されます。 | - 接触抵抗:最大20 mΩ |
| - 水平および垂直接続による柔軟な構成。 | - 絶縁抵抗:1000 MΩ Min |
| - 耐電圧:800 V ACで1分間 | |
| - 動作温度:-40°Cから+105°C | |
| - 適用ワイヤーゲージ範囲:#28 AWGから#22 AWG; |
| 規格 | 応用例 |
| - USCAR-2 | - ステアリングホイールスイッチ、車両搭載充電器 |
| - QC/T 1067 | - 産業オートメーション制御、産業用計測機器および機器 |
データシート
