WCONが1.27mmピッチの電線対基板コネクタを発売

        5242シリーズは、ピッチ1.27mm(0.050インチ)、列間隔2.54mm(0.100インチ)のIDCコネクタです。10ピンから100ピンまでの柔軟な構成を提供します。端子は、絶縁変位接続(IDC)とシングルポイントコンタクト設計を特徴としています。その利点には、圧着プロセスでのワイヤストリッピングの必要性の排除、組み立て手順の簡素化、組み立てコストの削減、終端性能の維持などが含まれます。これは、効率的な電線対基板接続ソリューションです。

ケーブルの圧着方法

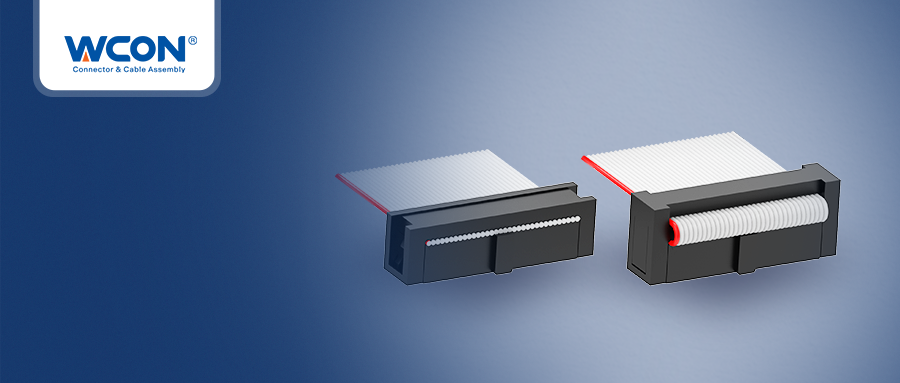

5242シリーズ IDCコネクタには、次の2つの配線オプションがあります。

1. IDC W/O  ストレイン リリーフは、オス端とメス端が IDC テクノロジーを使用して直接接続され、AWG 28-22 のワイヤ ゲージをサポートし、組み立て効率を 30% 向上させます。

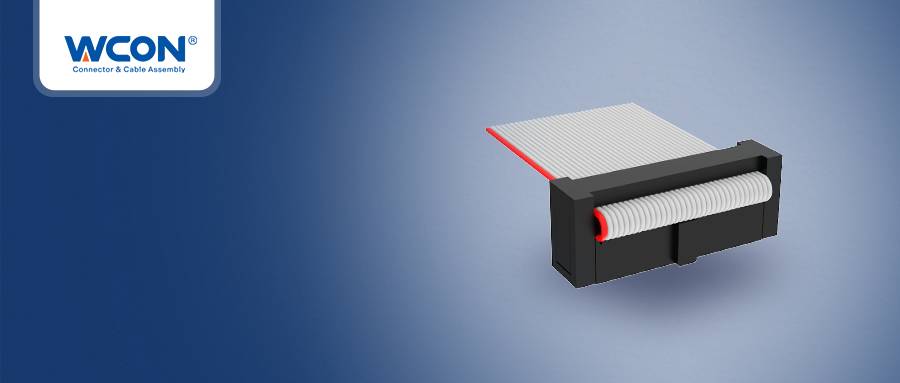

2. IDC W/T  ストレイン リリーフは、ストレイン リリーフ カバーが応力を緩和し、振動や外部引っ張りによるケーブルの緩みを防ぎ、オスとメスのエンド嵌合時の機械的安定性を高めます。

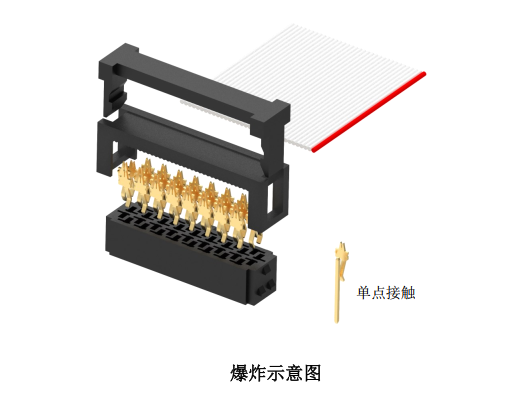

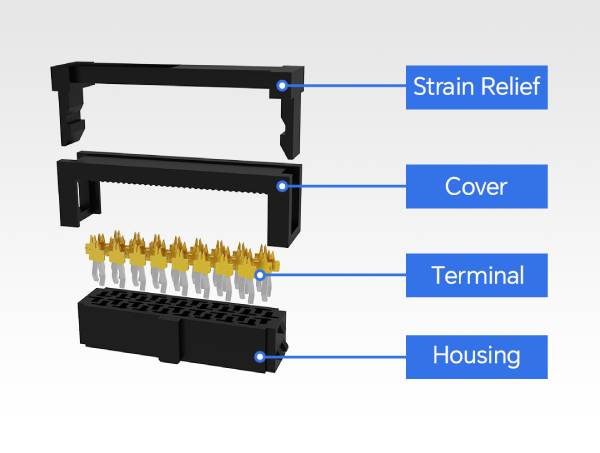

IDC W/T  ストレイン リリーフの図

製品の特徴

• 最大100ピン

• 2つの配線オプションが利用可能

• IDCピアス設計により、ハーネスの組み立て時間を短縮

• 誤挿入を防ぐ確実な設計

アプリケーション

• 産業:オートメーション機器、産業用制御、試験機器

• エネルギー貯蔵:電力システム、太陽光発電システム

• 家電製品:スマートホーム、プリンター、自動販売機

スタンダーズ

• EIA-364型

今すぐ製品情報 を入手

• クリックすると、5242 シリーズ基板対基板コネクタの詳細な仕様と 3D モデルが表示されます。

• https://www.wcon.com/search.html?keyword=5242

• 対応製品シリーズ:3140 / 3141 / 3143 / 3240 / 3241

お 問い合わせ

        5242シリーズコネクタのアプリケーションソリューションの詳細については、当社のテクニカルサポートチームまでお気軽にお問い合わせください。
