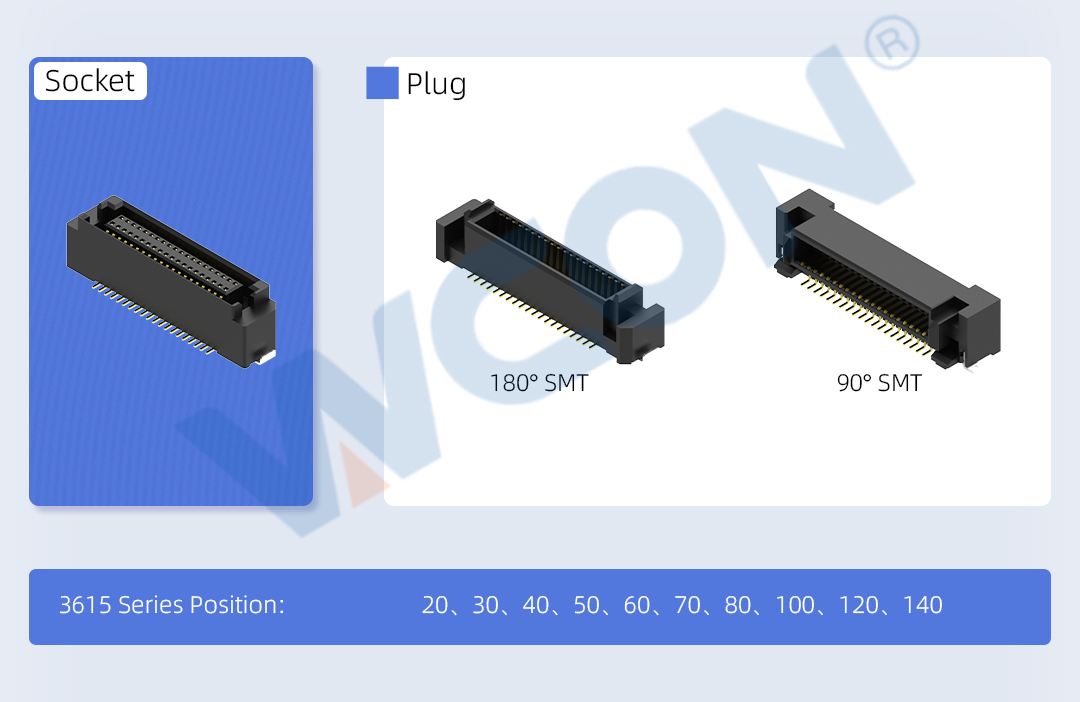

ハイエンドな産業用オートメーションにおいて、高密度インターコネクトは妥協のない信号の完全性を求めます。この課題に応えるため、Wconエレクトロニクスの 3615シリーズは0.80mmのピッチを持つ高密度基板間コネクターで、コンパクトなフォームファクターと堅牢な性能を兼ね備え、機器内で安定した信号伝送を保証します

この製品はアライメントピンと誤挿入防止機能を備え、正確な結合を実現しています。多様な積み重ねの要件に対応するための複数の積み重りをサポートしています。また、堅牢な 保持機構を通じてPCB取り付けの安定性を高めています。自動化機器や産業用コンピュータなどの重要分野で広く応用されています。

製品 の特徴

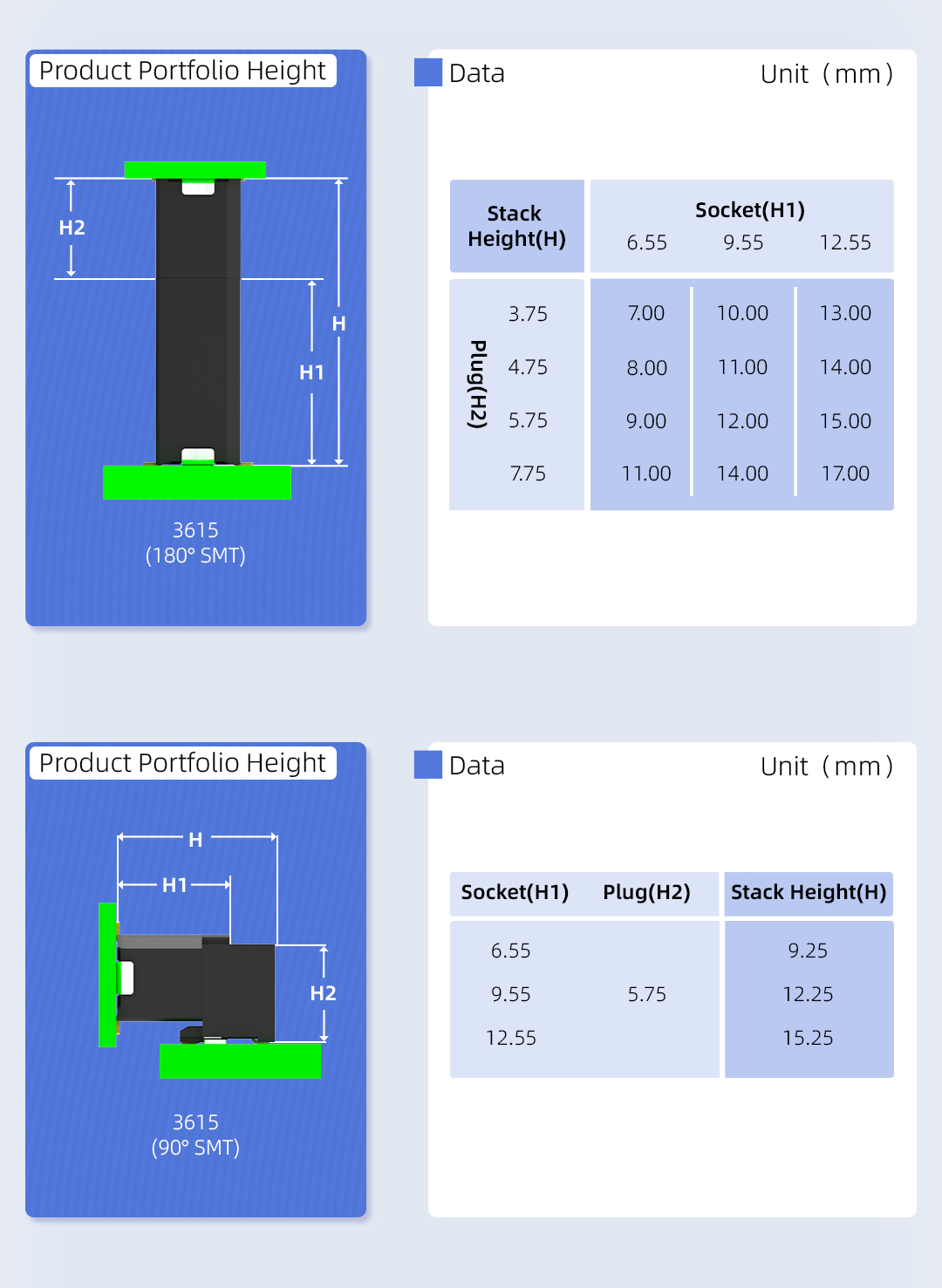

- 広い結合高さ範囲:7〜17mm

- 最大140ピン

- 安全な接続のためのロッククリップ設計

- 正しい接続のための偏極設計。

性能仕様

・定格電流:0.5A

・定格電圧:200V AC

・絶縁抵抗:最小1000MΩ

• 耐電圧:500V AC/Min

・動作温度:-40°Cから+105°C

スタンダーズ

- EIA 364

データシート

アプリケーション

- 産業オートメーション

- 工業機器

技術リソースへのアクセス

詳細な3615シリーズのデータシート(PDF)をダウンロードし、3Dモデルをオンラインで閲覧して、プロジェクト選択と設計プロセスを効率化しましょう。

専門的なサポートを依頼する

当社の技術専門家が、3615シリーズの製品選択、カスタムソリューション、技術的なご質問など、さまざまなご相談をお手伝いいたします。
