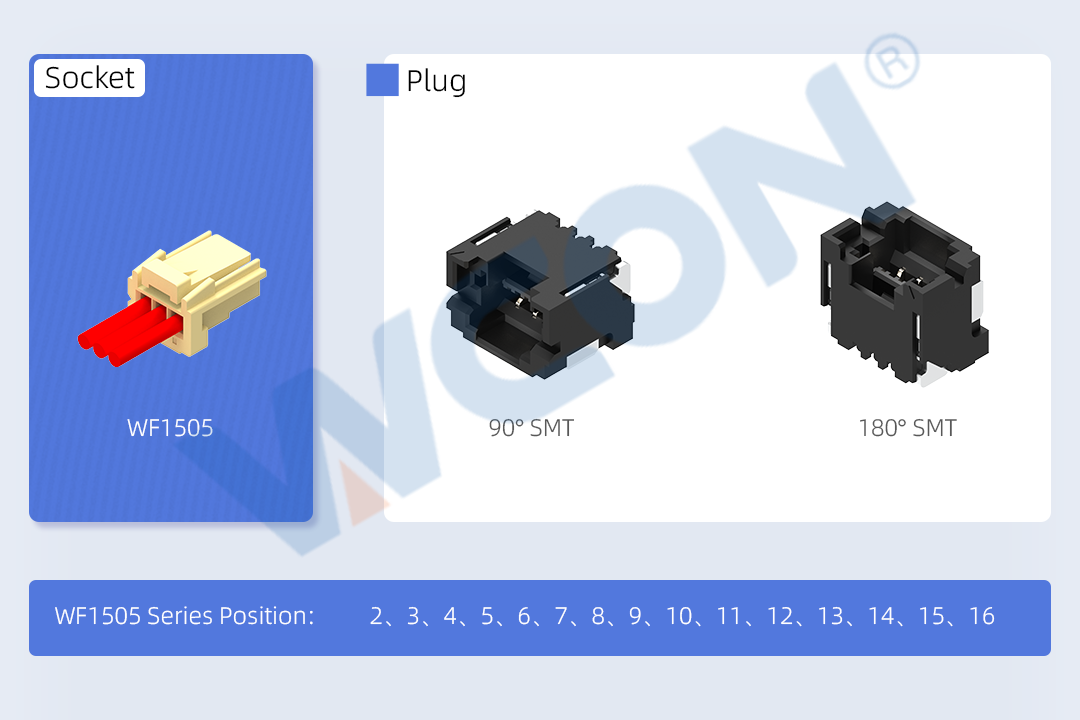

電子機器の小型化・モジュール化が進むにつれ、コネクタの安定性に対する要求も高まっています。WF1505シリーズ は、1.50mmピッチの圧着タイプの電線対基板コネクタで、低い挿入力と独特の触感が特徴です。アンチミスプラグ構造と組み合わせることで、正確な位置合わせと安定した接続が保証されます。

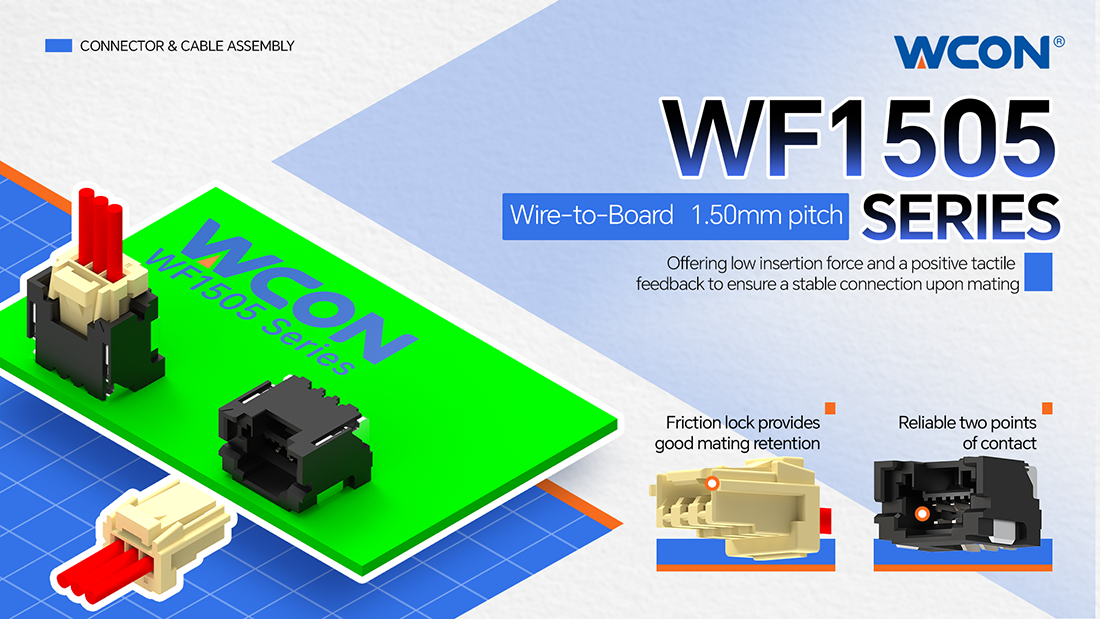

この製品は、保持力を高めるためにフリクションロック機構を備えたデュアルコンタクト端子設計を採用しています。ボックス型構造により、接点を効果的に保護し、機械的耐久性を向上させます。産業機器、スマート家電、通信モジュールなどのコンパクトな配線ニーズに柔軟に対応します。

製品ハイライト

・ デュアルポイントコンタクト端子により安定した接続を確保

・ フリクションロック設計により、確実な保持を実現

· キー付きアライメントにより、正しい嵌合が保証されます

性能仕様

·定格電流:2.0A

・定格電圧:100V AC

・絶縁抵抗:500MΩ以上

・ 耐電圧:500V AC/分

・動作 温度:-40°C〜+105°C

・適用ワイヤゲージ:#AWG 24-30

スタンダーズ

· EIA364

 シートデータ

応用分野

• 産業機器

• スマート家電
