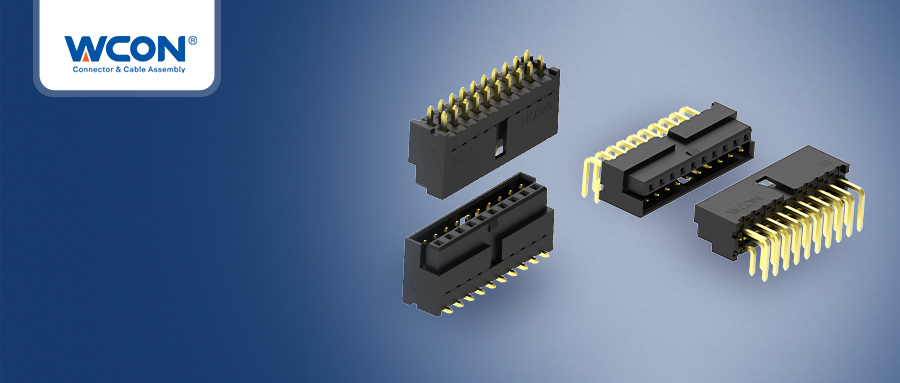

3703シリーズは、2.00mmピッチの雌雄同体基板対基板コネクタです。その統合設計は、両方の嵌合インターフェースを1つのユニットに組み合わせています。このコネクタは、水平方向 (PCB に平行) に配向された表面実装接点を利用しており、薄型を維持し、安定した信頼性の高い電気的性能を実現しながら、大幅なスペース節約を実現します。

3703シリーズコネクタは、優れた性能を発揮します。 -55°C から +125°C の厳しい温度範囲内で確実に動作し、一貫した信号伝送を保証し、システム全体の信頼性を高めます。高定格電圧、低接触抵抗、高絶縁抵抗などの主な特性により、電気的干渉を効果的に抑制し、電力損失を最小限に抑え、電気的安全性を高めます。

3703 シリーズ雌雄同体コネクタは、高性能接続を提供するだけでなく、サプライ チェーンに大きな利点をもたらします。2 つの別々のコネクタ タイプを 1 つの部品番号に統合することで、調達、在庫管理が大幅に簡素化され、関連コストが削減されます。この革新的な統合設計は、効率とコンポーネント削減に対する顧客のニーズに直接応え、高密度基板対基板相互接続の画期的な進歩を表しています。

製品の特徴

雌雄同体設計: 単一の部品番号により BOM が簡素化され、在庫/サプライ チェーンのコストが削減されます。

プラグ間違え防止構造:誤嵌合を防ぎ、正しい向きを確保します。

フリクションロック機構:確実な嵌合保持力と耐振動性を提供します。

製品素材

プラスチック:熱可塑性樹脂、UL94V-0

端子:銅合金、金メッキ

データシート

アプリケーション

産業用制御 および オートメーション

コンピュータ およびインターフェースデバイス

電気通信通信モジュール

計装

今すぐ製品情報を入手

クリックして、 3703シリーズ雌雄同体基板対基板  コネクタの詳細な仕様と3Dモデルを表示します。

https://www.wcon.com/search.html?keyword=3703
