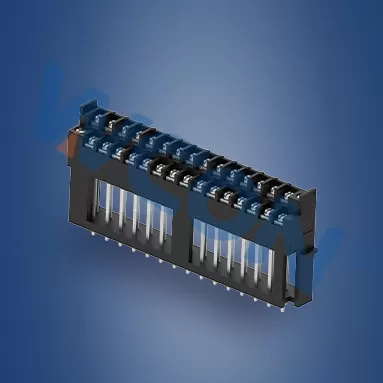

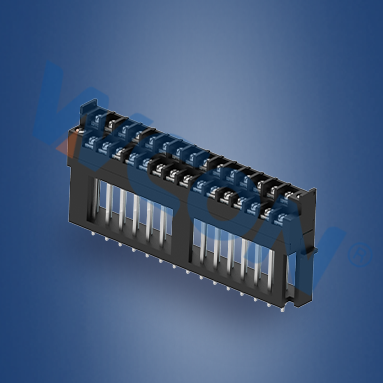

BH762シリーズは、7.62mmピッチの電線対基板端子台コネクタで、全体的によりコンパクトな設計を特徴とし、設置スペースを30%効果的に節約します。ネジ終端を利用して、ワイヤと端子間のしっかりと確実な接続を確保し、振動に効果的に抵抗し、安定性を保証し、ワイヤの緩みによる回路の故障を防ぎます。

この製品は、バリア、固定、スプリングクランプタイプなど、さまざまな配線仕様を備えており、回路位置は12極から42極の範囲で、優れた配線の柔軟性を提供します。定格電流 10A、定格電圧 300V (AC/DC) をサポートし、安定した信頼性の高い端子接触を確保し、高電力伝送要件を満たします。さらに、この製品は UL94V-0 難燃性評価に準拠しており、産業用電気システムの安全で安定した動作を強力に保証します。

製品の特徴

柔軟で信頼性の高い配線方法により、安定した電力と信号伝送が保証されます。

定格電流と電圧が高いため、大規模なオートメーション機器に適しています。

柔軟で多様な極数が用意されており、お客様のニーズに応じて選択できます。

デュアルスプリング接点設計により、より安定した信頼性の高い信号伝送が保証されます。

性能仕様

定格電流:10.0 A

定格電圧:300 V AC/DC

接触抵抗:最大8mΩ。

絶縁抵抗:最小1000MΩ。

耐電圧:2500 V AC

動作温度:-40°C〜+120°C(温度上昇を含む)

料

ハウジング:熱可塑性樹脂、UL 94V-0

 端子:錫メッキ銅合金

アプリケーション

産業オートメーション

製品 情報を取得する

クリックして、BH762シリーズ コネクタの詳細な仕様と3Dモデルを表示します

https://www.wcon.com/search.html?keyword=BH762
