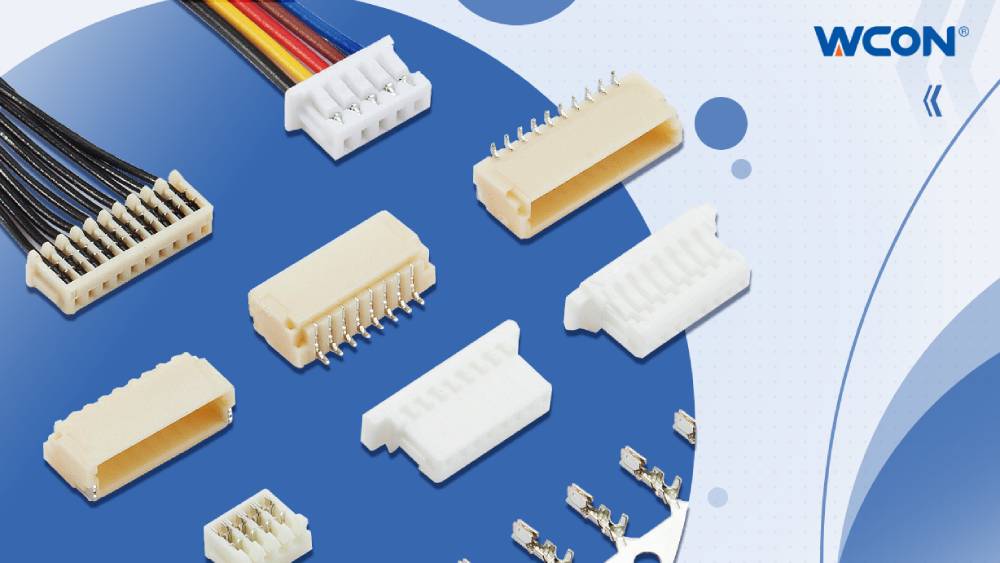

>       WF1001Aシリーズの電線対基板コネクタ

>

        WF1001(A)シリーズは、機器に高性能で耐振動性のある信号伝送を実現するために設計された、ミスアライメント防止構造の圧縮タイプの電線対基板コネクタです。

        WF1001Aシリーズの電線対基板コネクタは、独自の1.00mm精度ピッチとコンパクトなサイズで設計されているため、狭い機器スペースにも柔軟に設置できます。その誤プラグ防止設計により、正確で安全な接続が保証され、誤プラグのリスクを効果的に回避します。同時に、垂直接続と水平接続もサポートしているため、産業機器の設置と操作の利便性が大幅に向上し、多様なアプリケーション要件に対応します。

.

 製品の特徴

1.少量、高密度

2.垂直および水平の接続、接続
の多様性を反映しています

3.ボードはコネクタボードの安定性
を高めるための固定タブで終わります

4.相互嵌合 中の不一致を防ぐための鈍いプルーフオスとメスのバットポート

 .

仕様

 現在の評価: 1.0A

 電圧定格: 50V

 操作温度: -25° C~+85° C

 接触抵抗:初期 ≤10 mΩ,環境テスト 後 ≤20mΩ

>100M

 耐電圧: AC 500Vmin

 Wire RangeVV:Skin Diameter/AWG#32、<span style="font-family: Calibri;">#28,ケーブル外径/ø0.80mm Max

.

>STANDARDS

  EIA-364

.

製品アプリケーション

  インダストリアル:オートメーション機器、インダストリアルコンピュータ

.

製品リンク

      https://www.wcon.com/search.html?keyword=WF1001A
